パトライト社 AirGrid連携
ネットワークカメラ録画再生ソフトウェア

KxViewPro-WD(ケー・エックス・ビュー・プロ ダブリューディ)

かんたんIoTソリューション

パトライト社のワイヤレス・データ通信システム『エアグリッドWDシリーズ』から取得するデータと、ネットワークカメラ監視ソフトウェア「KxViewPro」で録画した映像をマッチング。
付属のガントチャートから、警告灯点灯時間をクリックし、その時間の再生映像を呼び出します。
警告灯点灯時間に起きていたことを迅速に確認することが可能です。

  • ・工場内の機械が停止した原因がわからない。
  • ・機器停止時に誰がいたかわからない。
  • ・できるだけコストをかけずにIoT化を進めたい。

という現状にお困りのお客様にご提案いたします。

パトライト社様 AirGRID WD-Z2型 連携パートナー一覧に、弊社掲載
http://sol.patlite.jp/partner/

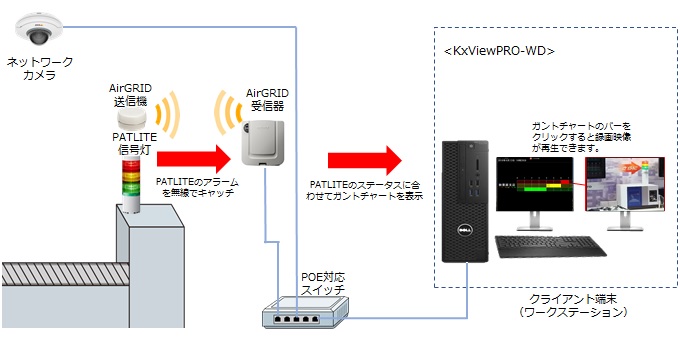

システム構成例

専用ガントチャート画面

ワンクリックで各送信機の状況を映像で振り返り、また一日で何回の点灯があったかも、ガントチャート画面より確認ができます。

パトライト送信機名称、
1日の警告灯点灯情報を
リアルタイム表示

パトライト警告灯の情報をガントチャートに表示

ワンクリックで警告灯表示時間を再生

KxViewPro-WDで実現できる事
  • ①専用ガントチャートにより機器停止時の録画映像を簡単再生
    専用のガントチャートにより機器の稼働状態を視覚化、録画映像とマッチングをする事により、機器停止時の映像を簡単に再生、画像を解析により、プロセス改善が図れます。
  • ②今まで把握困難であった現場の状況をリアルタイムで確認
    ネットワークカメラ映像をリアルタイム遠隔監視、機器停止時には素早く状況を把握し、機器復旧までのタイムラグを軽減できます。
  • ③ネットワークカメラ4台録画からご用意、スモールスタートが可能
    KxViewPro-WDはネットワークカメラ4台録画からご用意しており、少ない投資でスモールスタートから始める事ができ、構成もシンプルな為機械の増設にも簡単に対応ができます。
製品ラインナップ
商品名 型式 保証 録画
カメラ
登録
カメラ
WD
受信機
WD
送信機
パトライトAirGrid連携 カメラ4台録画ソフトウェア KxViewPro4-WD/1 1年 4 24 4 最大80台
1受信機当たり
20台
KxViewPro4-WD/3 3年
KxViewPro4-WD/5 5年
パトライトAirGrid連携 カメラ9台録画ソフトウェア KxViewPro9-WD/1 1年 9 24
KxViewPro9-WD/3 3年
KxViewPro9-WD/5 5年
パトライトAirGrid連携 カメラ16台録画ソフトウェア KxViewPro16-WD/1 1年 16 160
KxViewPro16-WD/3 3年
KxViewPro16-WD/5 5年
製品仕様
◆対応パトライト社製品
  • ・送信機
    WDR-L-Z2
  • ・受信機
    WDT-6LR-Z2
    WDT-5LR-Z2
    WDT-6M-Z2
    WDT-5E-Z2
◆動作環境
  • ・OS:Windows 7 Professional / 8.1 Professional / 10 Professional
    • ※ Microsoft.NET Framework 4.0 以降必要
    • ※ Internet Explorer Ver10 以降必要
  • ・CPU:Intel Core i5 以上
  • ・グラフィックボード:KxViewProのライブ分割画面を使用する場合推奨
  • ・メモリ:4GB以上
  • ・モニター解像度:1280×1024以上 4Kモニター対応(ガントチャート)
◆搭載機能
  • ・ガントチャート
    • [表示]

      1面に8台までのパトライト送信機を表示可能/タブ分けで最大80台の送信機を表示
      送信機の赤・黄・緑を表示(3段または1列)
      送信機の点灯状況はリアルタイムでガントチャートを更新(当日分)

    • [死活監視]

      画面内に受信機、受信機の接続状態を表示

    • [操作]

      マウスオンしている時間(再生開始時間)をガントチャート左上に表示
      マウスホイール操作にて時間軸の拡大縮小/マウス左ボタンドラッグで時刻スライド
      送信機各色にマウスオンすると停止時間の詳細が表示

  • ・映像再生

    映像表示したい部分をマウス左クリックで街頭時間の再生開始/倍速表示は最大32倍速
    映像の外部出力機能(AVI、MP4、MOV、MKV、オリジナル)

  • ・各種設定
    • 受信機:IPアドレス、ポート、表示名称登録可
    • 送信機:MACアドレス、表示名称登録可
    • 各色に紐づける再生カメラ、HTTPアクション登録可(KxViewPro設定に準ずる)
◆対応カメラ
  • AXIS、Panasonic、CANON、GANZ、MIKAMI、SONY、VIVOTEK、TOSHIBA、JVCKENWOOD、HITACHI、TOA、IODATA (35メーカー、300機種以上)
    • ※リストにないカメラメーカーや機種のカスタマイズ対応ご相談可能
    • ※アナログカメラもIPエンコーダーにて対応可能
